真空バルブ総集編 ― 用途で選ぶ！10種類の真空バルブを徹底比較 ―
これまで10回にわたり、半導体製造装置で使用されるさまざまな真空バルブをご紹介してきました。真空バルブは単に「開く・閉じる」だけではなく、それぞれ異なる役割を持ち、装置性能や生産性、さらには製品品質にも大きく影響します。今回は総集編として、それぞれの特徴を振り返ります。

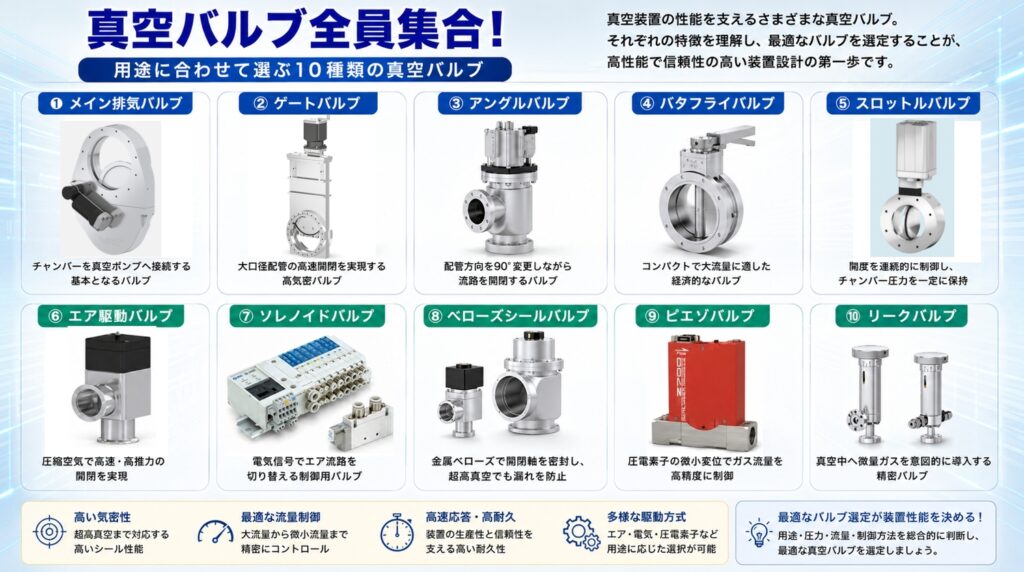

主な真空バルブと用途
- メイン排気バルブ：チャンバーを真空ポンプへ接続する基本バルブ
- ゲートバルブ：大口径配管を高速・高気密に開閉
- アングルバルブ：配管方向を90°変更しながら流路を開閉
- バタフライバルブ：コンパクトで大流量制御に適した構造
- スロットルバルブ：開度を連続制御し、チャンバー圧力を一定に保持
- エア駆動バルブ：圧縮空気で高速・高推力の開閉を実現
- ソレノイドバルブ：電気信号でエア流路を切り替える制御用バルブ
- ベローズシールバルブ：超高真空でも漏れを防ぐ高気密構造
- ピエゾバルブ：圧電素子で微細なガス流量を高精度制御
- リークバルブ：真空中へ微量ガスを意図的に導入する特殊バルブ
設計者が知っておきたいポイント
真空バルブを選定する際は、流量・圧力・気密性・応答速度・耐久性・制御方式を総合的に検討することが重要です。「どのバルブが優れているか」ではなく、「どの用途に最適か」を考えることが、装置設計では最も重要な視点となります。
半導体製造装置では、一台の装置に複数種類の真空バルブが組み合わされ、それぞれが最適な役割を果たしています。適切なバルブ選定が、装置の品質・信頼性・生産性を支えているのです。
まとめ
真空バルブは、半導体製造装置の性能を左右する重要部品です。それぞれの特徴や用途を理解することで、より合理的で信頼性の高い装置設計が可能になります。今回のシリーズが、機械設計者や学生の皆さんの知識向上に少しでも役立てば幸いです。
次回予告
次回からは新シリーズ「真空ポンプ解説シリーズ」がスタートします。第1回は「Vol.31 ロータリーポンプ ― 真空を作る第一歩」をテーマに、真空ポンプの基礎から分かりやすく解説します。
