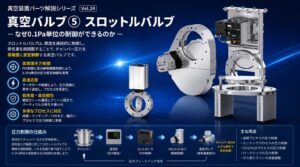

【技術コラムVol.24 】 真空バルブ⑤ スロットルバルブ― なぜ0.1Pa単位の制御ができるのか ―
半導体製造装置では、単に真空を作るだけでは不十分です。重要なのは、「決められた圧力を安定して維持すること」です。その圧力制御の中心となるのが スロットルバルブ です。
■ スロットルバルブとは：スロットルバルブとは、バルブ開度を連続的に制御し、排気量を微調整する真空バルブです。一般的にはバタフライ構造が多く採用され、ディスク角度をサーボモータで細かく制御します。
■ なぜ圧力制御が必要なのか：成膜・エッチング・CVDなどのプロセスでは、圧力が少し変化するだけで
* 膜厚 * エッチング速度 * 均一性 * 歩留まり に影響します。つまり、真空装置では
👉 「どれだけ真空か」より「どれだけ安定か」 が重要なのです。
■ 0.1Pa制御の仕組み：チャンバー圧力は真空計で常時監視されています。その圧力信号をもとに、
* 圧力が高い → バルブを開く
* 圧力が低い → バルブを閉じる
というフィードバック制御を高速で繰り返します。この制御をPID制御などで行うことで、0.1Pa単位の高精度制御が可能になります。
■ 設計上の重要ポイント：スロットルバルブでは、
* 開度分解能 * 応答速度 * 繰返し精度 * 低発塵構造 が重要になります。
特に半導体装置では、わずかなパーティクルや圧力変動が品質不良につながるため、高い制御性能が求められます。
■ 現場でよくある問題
* ハンチング（圧力振動） * 応答遅れ * 制御不安定 * センサー誤差 これらは、バルブ単体だけでなく、真空配管やポンプ能力とのバランスでも発生します。
👉 真空制御は「装置全体」で考える必要があります。
■ まとめ：スロットルバルブは、
👉 真空を作る部品ではなく、“真空を安定させる”部品です。
現在の半導体製造では、この精密な圧力制御技術が高品質デバイスを支えています。
👉 半導体製造とは、“見えない圧力”を制御する技術でもあります。
■ 次回予告：Vol.25 真空バルブ⑥ エア駆動バルブ― なぜ工場エアで高速動作するのか ―
