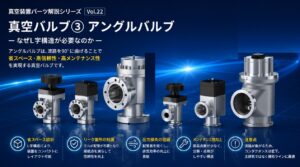

【技術コラムVol.22 】 真空バルブ③ アングルバルブ― なぜL字構造が必要なのか ―
真空配管では、必ずしも一直線に機器を配置できるとは限りません。そんなときに活躍するのが アングルバルブ です。アングルバルブは、流路が90度に曲がったL字形状の真空バルブで、配管方向を変えながら開閉を行うことができます。
■ アングルバルブとは：アングルバルブは、一般的に
* 上側：チャンバー側
* 横側：ポンプ側
という接続になっており、限られたスペースでもレイアウトしやすい構造です。主に粗引きラインやベントライン、補助排気ラインなどに使用されます。
■ なぜL字構造が必要なのか：最大の理由は 省スペース化 です。真空装置では、
* チャンバー周辺のスペースが限られる
* ポンプの設置方向に制約がある
* 配管を短くしたい
といった条件があります。アングルバルブを使うことで、配管部品を減らし、装置をコンパクトにまとめることができます。
■ 設計上のメリット
* エルボ配管が不要
* 接続点が減りリーク箇所を削減
* 圧力損失を低減
* メンテナンス性向上
つまり、部品点数を減らしながら信頼性を高められるのが大きな利点です。
■ 注意点：流路が曲がるため、ストレート配管に比べてコンダクタンスは低下します。そのため、大流量が必要な主排気ラインではなく、補助ラインで使われることが一般的です。また、設置方向によっては異物が溜まりやすいため、配管姿勢にも注意が必要です。
■ まとめ：アングルバルブは、
👉 方向を変えながら、省スペースで高い信頼性を実現する真空バルブです。シンプルなL字構造ですが、装置レイアウトとメンテナンス性を大きく左右する重要部品です。
👉 良い装置設計とは、性能だけでなく「限られた空間をどう使うか」にも表れます。
■ 次回予告：Vol.23 真空バルブ④ バタフライバルブ― 圧力を自在にコントロールする技術 ―
