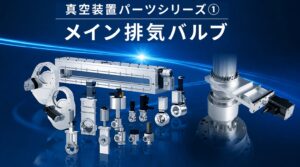

【技術コラムVol.20 】なぜ真空は一瞬で壊れるのか？半導体装置において、チャンバーと真空ポンプをつなぐ排気ラインは装置性能を左右する重要部分です。その中心にあるのが メイン排気バルブ です。
一見単なる開閉部品ですが、実際には排気性能・プロセス安定性・安全性に直結する重要部品です。
■ メイン排気バルブとは：真空チャンバーと主排気ポンプの間に設置される隔離用バルブです。主な役割は
・排気開始／停止の制御
・チャンバーの隔離
・異常時の遮断
であり、真空系の境界を担います。
■ なぜ重要なのか：真空系は圧力変化に非常に敏感です。例えば
・急開 → ダスト舞い上がり、パーティクル増加
・急閉 → 圧力ショック、機械負荷
・リーク → 到達圧力悪化
👉 真空は「境界条件」で決まる世界であり、その境界がこのバルブです。
■ 設計上の重要ポイント
① コンダクタンス：バルブ開口径や構造により流量抵抗が決まり、実効排気速度に影響します。
👉 ポンプ性能は配管とバルブで制限される
② 開閉制御：急激な開放は乱流を発生させ、パーティクル源となります。
👉 段階開やスロットル制御が有効です。
③ シール性能：わずかなリークでもベース圧に影響します。
👉 シート面精度とシール材管理が重要です。
■ 現場で多いトラブル
・シール劣化（Oリング）
・異物噛み込み
・駆動不良
・閉止不完全
多くはバルブ単体ではなく、運用条件や保守不備に起因します。
■ まとめ：メイン排気バルブは排気性能・品質・安全を支配する基幹部品です。真空装置では、このバルブの選定と制御が装置全体の完成度を左右します。
■ 次回予告：Vol.21 真空バルブ② ゲートバルブ― なぜ半導体装置で主流なのか ―
