【絶縁体でも成膜できる理由】RFスパッタの原理とDCとの違い(1964号)

【技術コラム Vol.16】前回のVol.15では「DCスパッタ」を解説しました。DC方式は金属ターゲットには有効ですが、絶縁体には使えないという制約があります。では酸化物やセラミックスなどの材料はどう成膜するのか――その答えが今回のテーマ「RFスパッタ」です。
■ RFスパッタとは:RF(Radio Frequency)スパッタとは、高周波(一般的に13.56MHz)を用いてプラズマを生成し成膜する技術です。DCと異なり、電圧が高速で反転することが最大の特徴です。
■ なぜ絶縁体でも成膜できるのか:DCスパッタでは電流が流れない絶縁体ターゲットに電荷が蓄積し、放電が止まる「チャージアップ」が発生します。一方RFでは、
・電圧が高速でプラス/マイナスを切替
・電子は軽く瞬時に反応
・イオンは重く追従できない
この差により、ターゲット側は実質的に負電位(自己バイアス)となり、Ar⁺イオンが継続的に衝突できるため、絶縁体でも安定したスパッタが可能になります。

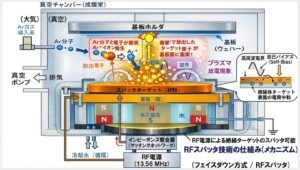

■ 装置構成と重要ポイント:RFスパッタ装置は以下で構成されます。
・真空チャンバー・RF電源・マッチングボックス・ターゲット・基板ホルダー・ガス導入系・真空ポンプ
特に重要なのがマッチングボックスです。インピーダンスが合わないと反射電力が増え、プラズマが不安定になり成膜品質に直結します。つまり「マッチング=品質」と言えます。
■ DCとの違い:DCは構造がシンプルで安定性が高く金属成膜に適しています。一方RFは装置コストや調整の難しさはありますが、絶縁体材料に対応できる点で応用範囲が圧倒的に広いのが特徴です。
■ 主な用途:RFスパッタは以下の分野で活用されています。
・SiO₂やAl₂O₃などの絶縁膜
・ITOなどの透明電極
・誘電体膜、光学膜
半導体・ディスプレイ・光学分野では欠かせない技術です。
■ まとめ:RFスパッタは、絶縁体を成膜するための実用技術であり、現代の電子デバイスを支える基盤技術です。DCとの違いを理解することで、スパッタ技術の本質が見えてきます。
■ 次回予告:Vol.17「マグネトロンスパッタ」~成膜速度と安定性を飛躍的に高める技術~
