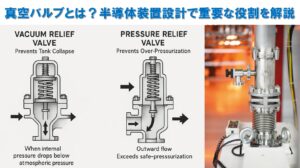

【技術コラム Vol.5】これまでの技術コラムでは、スパッタ装置、真空技術、搬送機構、ロードロック機構について解説してきました。今回は、それらすべてを陰で支える重要部品、「真空バルブ」 に焦点を当てます。真空バルブは決して目立つ存在ではありません。しかし、装置の信頼性・安定稼働・歩留まりを左右する極めて重要な要素です。
■ 真空バルブの役割とは：真空バルブは、真空装置内で
* 圧力を切り替える
* チャンバー同士を遮断・接続する
* ガス流れを制御する
といった役割を担います。ロードロックやトランスファーチャンバー、プロセスチャンバーの要所には、必ず真空バルブが配置されています。「開く・閉じる」だけの部品に見えて、実は装置全体の動作タイミングを支配している存在です。
■ 半導体装置で使われる主な真空バルブ：半導体装置で多く使われる真空バルブには、以下の種類があります。
● ゲートバルブ：チャンバー間を遮断するための代表的なバルブです。
* 大口径対応
* 高いシール性能
* 真空搬送との相性が良い
ロードロックや搬送系で多用されます。
● アングルバルブ：ガス導入や排気ラインで使用されるバルブです。
* 構造がシンプル
* 応答性が高い
* メンテナンス性が良い
排気制御やプロセスガス制御に欠かせません。
● バタフライバルブ：主に排気量制御に使用されます。
* 開度制御による圧力調整
* スロットル用途
* プロセス圧力の安定化
■ 真空バルブで起きやすいトラブル：真空バルブは可動部を持つため、トラブルの発生源になりやすい部品でもあります。代表的なトラブルには、
* シール部の摩耗・劣化
* パーティクル発生
* 開閉不良・位置ずれ
* 動作遅延
などがあります。特に、「バルブは問題ないと思っていたら、実は原因だった」というケースは珍しくありません。
■ シール技術の重要性：真空バルブの性能を左右するのが シール技術 です。
* Oリング（エラストマー）
* メタルシール
* 差動排気構造
用途や真空度、プロセス条件に応じた選定が不可欠です。例えば、
* 高真空域ではメタルシール
* 頻繁な開閉では耐久性重視
* プラズマ環境では耐劣化性
といった判断が求められます。
■ 設計で見落とされがちなポイント
* バルブ取り付け姿勢
* 熱変形の影響
* 配管応力の逃がし
* バルブ開閉時の衝撃
* 周辺機構との干渉
です。カタログスペックだけで選定すると、実機では思わぬトラブルにつながる ことがあります。
■ 真空バルブは「装置の健康状態」を映す鏡：真空バルブの状態を見れば、
* 装置が無理をしていないか
* プロセス条件が適切か
* メンテナンスが追いついているか
が見えてきます。バルブトラブルは、装置全体からの「小さなSOS」 であることも少なくありません。
■ アザエンジニアリングの考え方：アザエンジニアリングでは、真空バルブを単なる部品ではなく「装置動作の要」 として捉えています。
* 真空技術
* 搬送機構
* ロードロック
* 制御シーケンス
これらを横断的に見ながら、バルブ1つの選定・配置まで設計に落とし込むそれが、装置全体の信頼性につながると考えています。
■ 次回予告：次回の技術コラムでは、「真空配管とガスフロー設計」 を取り上げる予定です。目に見えない流れをどう設計するか。半導体装置設計の奥深さをお伝えします。
