物づくり事業【加工、製作、組立】

アザエンジニアリングでは優れた協力工場(国内・国外)と提携し、低価格・短納期で物作りを行っています。切削物から製缶物何でもお気軽にご相談ください。他社で断られた加工も是非ご相談ください。

切削加工

資材・形状に柔軟に対応する切削加工技術

同時5軸、マシニングセンター(門型・縦型・横型)、旋盤(縦・横・複合)を駆使してお客様の様々なご要望にお答えします。

  • 材質は軽合金から難削材まで幅広く対応します。
  • 精度: 10μ
  • 試作・単品・量産と柔軟に対応いたします。
  • 最大4000×2100×715のワークを加工可能。
  • 小径孔(アルミ板厚1mmにΦ0.03貫通穴、ステンレス板厚3mmにΦ0.3貫通穴)の加工も可能。
  • 30000rpmの高速回転により高速切削が可能(外観品質の向上や時間短縮に効果あり)。
  • 真空装置部品の取扱いに長けています。外観品質の重要な部品もお任せ下さい。

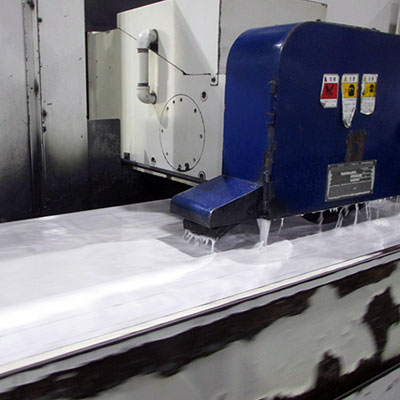

精密金属研磨

合金系などあらゆる金属を研削・研磨します

金属の研削,研磨はお任せください!

  • ステンレス、チタン、タングステン、ニッケル、モリブデンなどあらゆる金属(合金系)の研磨実績が多数あります
  • ワークサイズは4000mmクラスまで対応可能です
加工例の紹介

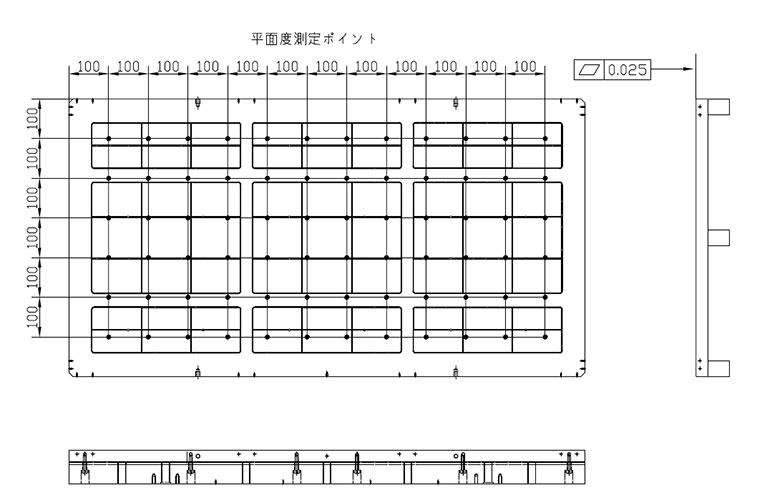

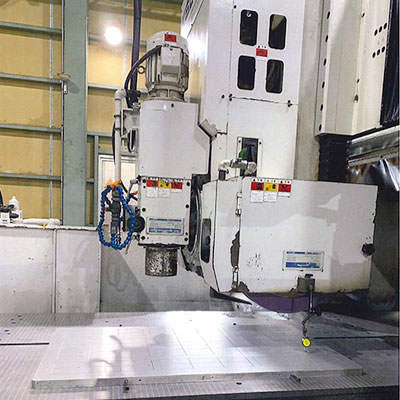

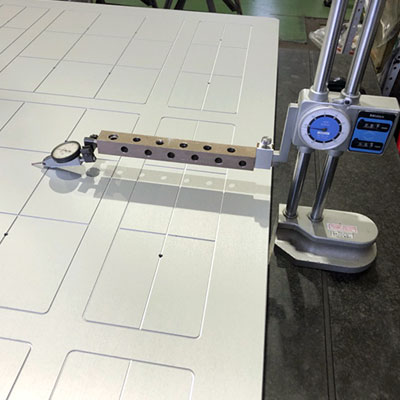

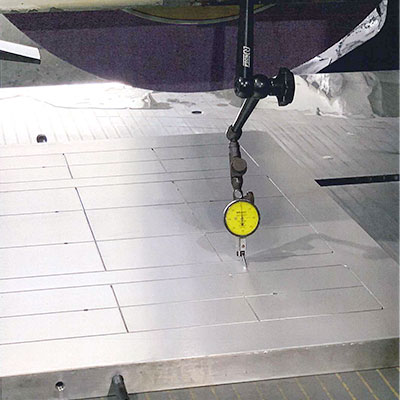

・アルミプレート(1500x700xt35)部品に対して、表面溝加工+研削による面精度(±0.025)出し平面度測定ポイント72ヶ所実施

精密板金・溶接

充実した設備により、幅広い溶接加工に対応しています

TIG溶接・CO2半自動溶接機などの従来の板金 / 溶接設備に加え、ハイブリッドYAG溶接機・電子ビーム溶接機を自社内で加工できることで、幅広い製品に対応できるようになっています。

また上記の切削加工との連携により、他社では実現にしくい製品も製作可能です。

 ( 板材切削 →TIG / YAG / 電子ビーム溶接 → 仕上加工 )

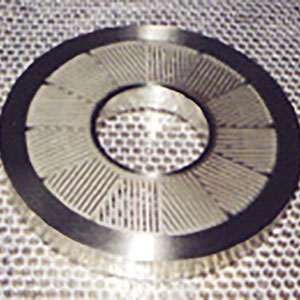

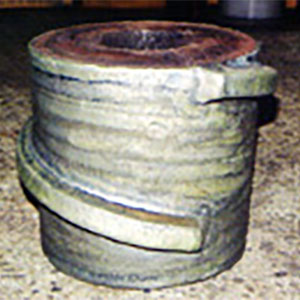

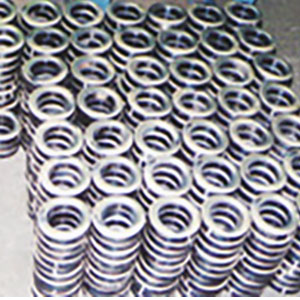

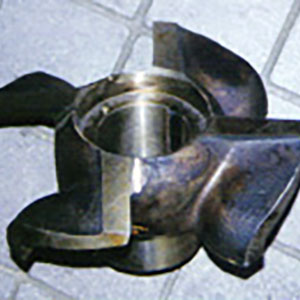

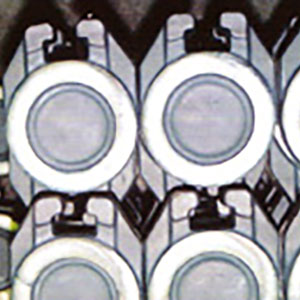

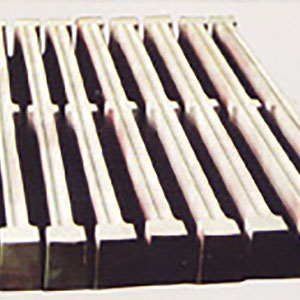

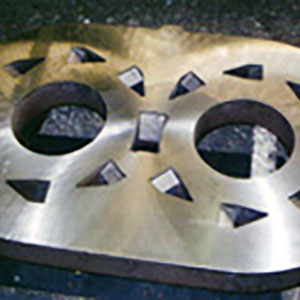

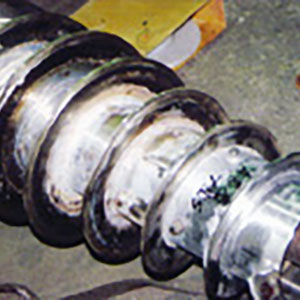

肉盛り溶接

自動制御により、高品質で安定した肉盛溶接を行います

高品質な肉盛層を得ることができます。 PTA(紛体プラズマ自動溶接装置)

特徴   肉盛溶接による表面改質技術の1つです。
• 高エネルギーを持つ移行性プラズマアークを熱源に、材料である各種粉末を溶融し溶着していきます。
•  作業は、自動制御されており高効率で高品質な肉盛層を得ることができます。
•  肉盛表面が平滑に仕上がりる為低コスト化を可能にいたします。
対応サイズ 外径肉盛では1000mm
内径最小38mm×550mmまで施工可能。
材料 •コバルトベース合金(ステライト、トリバロイ)
•ニッケルベース合金(コルモノイ、ハステロイ、インコネル等)
•WC合金と各種耐磨耗、耐食、耐熱合金があります。

※ステライトは硬度が高く、耐摩耗性・耐酸化性に優れている素材で、特性がほとんど変化しないため、耐摩耗に関して万能な素材です

圧力容器(内圧・外圧)

大型・超大型など、条件に合わせた圧力容器を製造します

大型・超大型を得意にしています。ご相談ください。

  • 真空チャンバー(アルミ切削・アルミ溶接・ステンレス溶接)
  • アルミ切削容器
  • アルミ溶接容器
  • アルミ厚肉巻物

金属3Dプリンター

金属3Dプリンターを駆使し、幅広い要求に対応

短納期対応から、最適な素材・造形方式・後加工のご提案まで、熟練の技術者が丁寧にご支援します。初めてのお客様も、是非お気軽にご相談ください。

造形可能サイズ:ロ250x350H

表面処理

塗装・表面処理・熱処理などの表面処理お任せください

塗装・表面処理・熱処理など対応可能です。実績のある表面

  • 電気メッキ:(クロクロメート、ユニクロメート、クロメート、ニッケルメッキ、ハードクロム、金、銀、銅、黒色クロム)
  • 無電解メッキ:(ニッケル、銅、アロジン、リン酸塩皮膜)
  • アルマイト:(白、黒、硬質、加圧蒸気封孔、沸騰水封孔、タフラム)

リバースエンジニアリング

図面がない、金型が微妙に違うなどといった困りごとを解決!

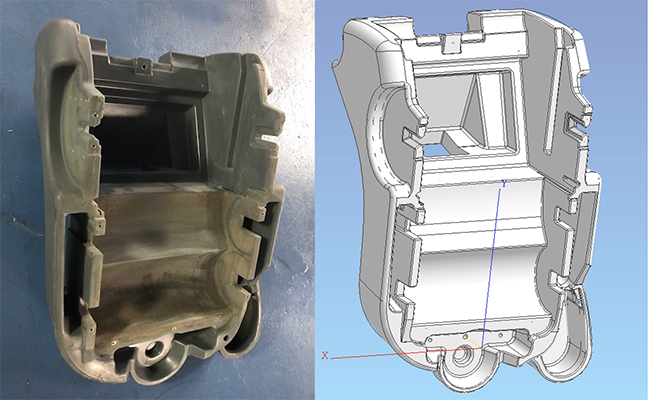

3DスキャンCADデータ(完成品)

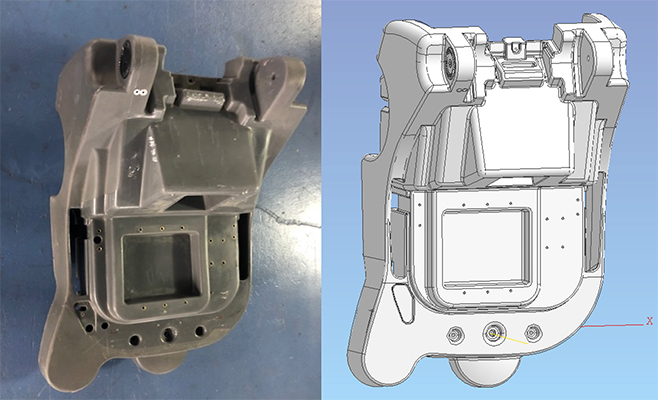

実物と3DスキャンCADデータ

実物と3DスキャンCADデータ
  • 製品はあるけど、図面がない。
  • 金型が古くなったので図面通りで新規に型を作ったが、出来映えが現状の製品と違う、どこが違うのかわからない。
  • 3DCADのモデリング通り製品が仕上がったのかわからない。

このような困ったことはございませんか?

デジタイザー、スキャニングプローブを用いて、3Dデータ化、図面化を致します。

設備

  1. CNC三次元測定機 ミツトヨCNC三次元測定機 FALCIO Apex 9106(除振台仕様)
  2. CNC三次元測定機 ミツトヨCNC三次元測定機 CRYSTA-Apex S 7106
  3. CNC画像測定機 ミツトヨCNC画像測定機 QV ELF
  4. 輪郭形状測定機 ミツトヨ輪郭形状測定機CV-2100

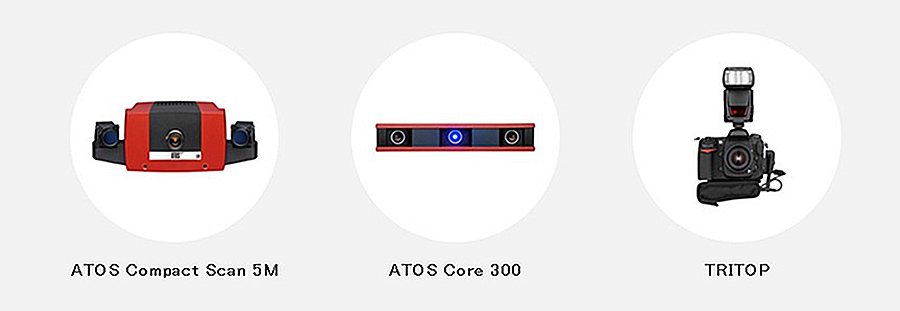

測定器

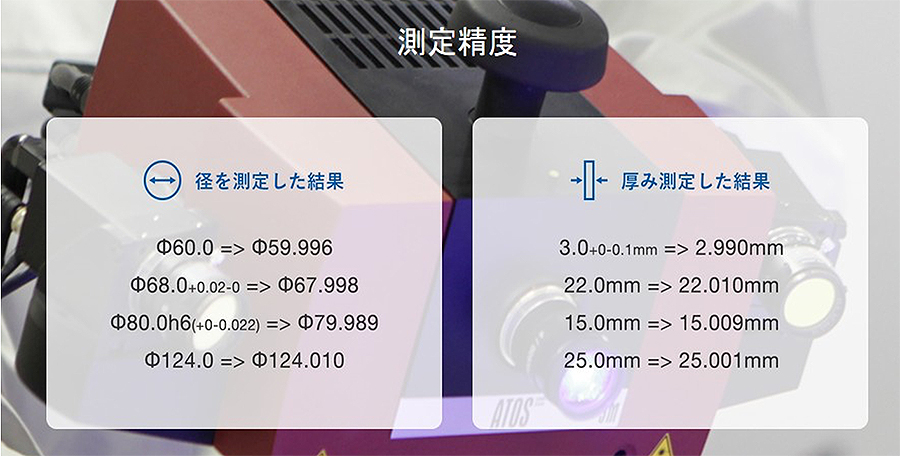

ATOSは工業製品向けのハイエンド非接触光学式3次元デジタイザです。素早く、高精度に3次元デジタルデータ化することで、製造プロセスを最適化、生産フローを改善します。測定対象物に触れることなく表面状態と形状を点群データやポリゴンメッシュとして精密に表現し、3次元データ化します。すでにATOSは様々な工業製品の計測に幅広く使用されています。

品質保証

  • 品質保証部門が御座います。お客様の実地監査もお受けいたします
  • ISO 9001・JIS Q 9100取得(航空・宇宙品質システム)
  • 原子炉の廃炉関連でロボット搬送機構などの案件で実績あり。
  • お客さまの現場監査もお受けしております
