ケーシング装置【2022年8月納品】

①【用途】
加工時に発生する粉塵の収集と計測を行うための試験装置。加工機を収納するケーシング、ケーシング内で発生した粉塵を吸引するためのブロア装置、粉塵の収集と計測をするためのサンプリング系統から構成される。ブロア装置に設置したリングブロアの回転数を制御し空気の吸引量を調整する。
②【設計・製作期間 】約７か月（設計２月～５月、製作６月～８月）
③【仕様】
１）ケーシング
・内部に加工機を収納する。
・内寸高さ1400㎜ｘ幅800㎜ｘ長さ2000mm
・吸気側にフィルターを設ける
・透明窓、点検扉を設ける
２）サンプリング系統
・真空ポンプで粉塵を吸引する。
・２系統の計測ラインを設ける。
３）ブロア系統
・リングブロアでケーシング内から空気を吸引する。
・吸引部にエアフィルターを設ける。
・流量計測、圧力計測機能を設ける。
４）簡易制御盤
・リングブロア、真空ポンプの駆動電源の供給を行う。
・流量を測定しリングブロアの回転数制御を行う。
④【サイズ】

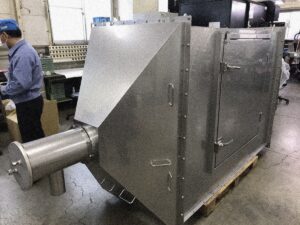

１）ケーシング
高さ約1540mmx幅約910mm長さ約3700mmx重さ約260kg

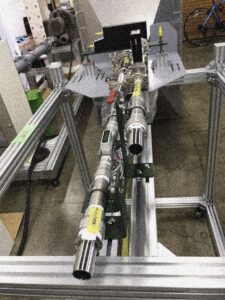

２）サンプリング系統
高さ約1200mmx幅約800mm長さ約1255mmx重さ約45kg

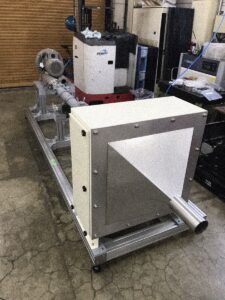

３）ブロア系統
高さ約1114mmx幅約1000mm長さ約3250mmx重さ約405kg
４）簡易制御盤
高さ約800mmx幅約800mm奥行約250mm
⑤【素材】
１）ケーシング　SUS304
２）サンプリング系統　SUS304, SS400 アルミ
３）ブロア系統　SUS304、SS400、アルミ
⑥【AZAの技術と図面】
・機械装置の設計
・リングブロアの回転数制御
